VLAN（アクセスポート）設定

VLANの設定はスイッチの各ポートごとに行います。
その際、各ポートは下記2つのどちらかとして定義し、設定することになります。

• アクセスポート
• トランクポート

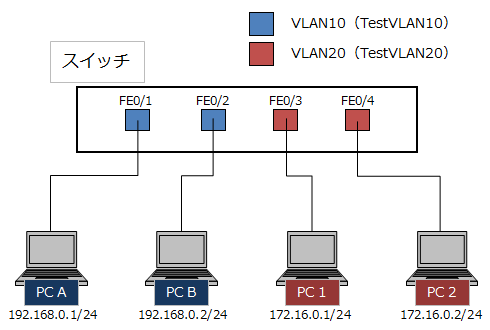

今回は下図のようなネットワークを作成しながらアクセスポートの設定方法を見ていきます。

アクセスポートとして設定する方法は、スタティック（静的）な方法とダイナミック（動的）な方法の2種類ありますが、今回はスタティックな方法でVLANを設定します。

スタティックな方法（ポートベースVLAN）
　ポートにより所属するVLANを指定する。

ダイナミックな方法
　接続されたホストのMACアドレスなどにより、そのポートが所属するVLANを指定する。

アクセスポート設定方法

VLANの作成はvlanコマンドで行います。

Switch# config t
Switch(config)# vlan 10
Switch(config-vlan)# name TestVLAN10
Switch(config-vlan)# exit
Switch(config)# vlan 20
Switch(config-vlan)# name TestVLAN20
Switch(config-vlan)# exit

vlanコマンド実行後、VLANコンフィギュレーションモードに移行します。
VLANコンフィギュレーションモードではVLANを識別するための名前を設定することができます。
上記ではVLANIDを10としたVLAN（TestVLAN10）とVLANIDを20としたVLAN（TestVLAN20）を作成しています。

Switch(config)# int fastEthernet0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10

作成したVLANにポートを割り当てます。
まず、switchport mode accessコマンドにより、ポートを「アクセスポート」として定義します。
その次に、switchport access vlanコマンドにより、ポートが所属するVLANを指定します。
上記では、fastEthernet0/1ポートがVLAN10に所属するよう設定しています。

他のポートも同様の手順で設定していきます。

Switch(config)# int fastEthernet0/2
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10

Switch(config)# int fastEthernet0/3
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 20

Switch(config)# int fastEthernet0/4
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 20

以上で設定完了です。

VLAN設定確認方法

VLANの設定はshow vlanコマンドで確認できます。

Switch#show vlan

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/5, Fa0/6, Fa0/7, Fa0/8
                                                Fa0/9, Fa0/10, Fa0/11, Fa0/12
10   TestVLAN10                       active    Fa0/1, Fa0/2
20   TestVLAN20                       active    Fa0/3, Fa0/4
～　省略　～

作成されたVLAN情報や、VLANに所属するポート、その状態などが表示されます。

VLANの設定に特に問題はなさそうです。
では、「PC A」から「PC B」にPingを投げてみます。

C:\Users\gran>ping 192.168.0.2

192.168.0.2 に ping を送信しています 32 バイトのデータ:
192.168.0.2 からの応答: バイト数 =32 時間 =2ms TTL=61
192.168.0.2 からの応答: バイト数 =32 時間 =1ms TTL=61
192.168.0.2 からの応答: バイト数 =32 時間 =1ms TTL=61
192.168.0.2 からの応答: バイト数 =32 時間 =2ms TTL=61

192.168.0.2 の ping 統計:
    パケット数: 送信 = 4、受信 = 4、損失 = 0 (0% の損失)、
ラウンド トリップの概算時間 (ミリ秒):
    最小 = 1ms、最大 = 2ms、平均 = 1ms

無事に通ります。
次に、「PC A」から「PC 1」にPingを投げてみます。

C:\Users\gran>ping 172.16.0.1

172.16.0.1 に ping を送信しています 32 バイトのデータ:
要求がタイムアウトしました。
要求がタイムアウトしました。
要求がタイムアウトしました。
要求がタイムアウトしました。

172.16.0.1 の ping 統計:
    パケット数: 送信 = 4、受信 = 0、損失 = 4 (100% の損失)、

こちらは応答がありません。
同様に、「PC A」から「PC 2」、「PC B」から「PC 1」、「PC B」から「PC 2」へもPingは通りません。

その理由は簡単です。

「PC A」と「PC 1」は所属しているVLANが異なっています。
それは、異なるネットワークに所属していることを意味します。
異なるネットワーク間で通信するためには、ルーティングを行う必要がありますが、レイヤー2で動作するスイッチには当然ルーティングの機能は備わっていません。
そのため、「PC A」から「PC 1」へのPingが通らないということです。

では、異なるVLAN間で通信したい場合はどうしたら良いか？

VLAN間通信を実現するためにトランクという技術を使用します。
次回から、そのトランクについて詳しく見ていきます。
